在当今追求极致影音体验的时代，高清多媒体接口（HDMI）已成为连接各种视听设备的核心枢纽。随着传输距离和带宽要求的不断提升，一种新型的传输介质——光纤HDMI线——正逐渐崭露头角，成为高端家庭影院、专业影音工程和大型商业展示的首选。本文将从其基本概念、工作原理、核心优势出发，并辅以对其内部结构的拆解分析，为您全面解读光纤HDMI线的奥秘。

一、什么是光纤HDMI线？

光纤HDMI线，顾名思义，是一种采用光纤（光导纤维）作为核心信号传输介质的HDMI线缆。它与我们常见的传统铜芯HDMI线在物理结构和工作原理上存在根本性差异。传统HDMI线依靠铜线内部的电子运动（电信号）来传输数据，而光纤HDMI线则是将电信号在源头转换为光信号，通过极细的玻璃或塑料光纤进行传输，到达终端后再将光信号转换回电信号，供显示设备识别。

这种“电-光-电”的转换过程，使其具备了铜线难以比拟的独特优势。

二、光纤HDMI线的核心优势

1. 超长距离无损传输：这是光纤HDMI线最显著的优势。铜线在传输高频信号时，随着距离增加，信号衰减和失真会非常严重，通常优质铜线难以稳定支持4K/60Hz信号超过15米。而光纤对信号衰减极低，光纤HDMI线可以轻松实现100米甚至300米以上的超远距离传输，且画面和音频信号依然保持无损、无延迟。
2. 超高带宽与未来兼容性：光纤拥有近乎无限的带宽潜力。当前的光纤HDMI线普遍支持HDMI 2.0b乃至HDMI 2.1标准，能够无压力传输8K@60Hz、4K@120Hz、动态HDR（如杜比视界）等高规格音视频信号，并完整支持eARC增强型音频回传通道。这为未来的设备升级预留了充足空间。
3. 完全抗电磁干扰：光信号在光纤内部以全反射原理传输，不受外界任何电磁干扰（EMI/RFI）的影响，无论是在复杂的弱电工程环境，还是靠近大功率电器，都能保证信号纯净稳定，画面无雪花、条纹或闪动。
4. 线径更细、重量更轻：光纤本身非常纤细，因此光纤HDMI线通常比同等性能的铜缆更细、更柔软，便于穿管布线，减轻对接口的物理压力。
5. 无接地回路问题：由于光纤是绝缘体，完全隔绝了发送端和接收端之间的电气连接，彻底避免了因设备间电势差导致的接地回路噪音和损坏风险。

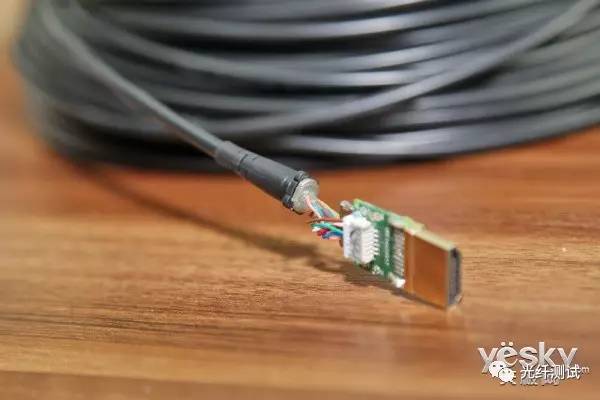

三、光纤HDMI线内部结构拆解图解析

理解其优势的最佳方式，莫过于窥探其内部构造。一根标准的光纤HDMI线，其两端接头内部藏有精密的“大脑”，而线身则看似简单，实则内藏玄机。

（注：此处为文字描述性“拆解图”，实际拆解会永久损坏线缆，不建议用户自行操作。）

1. 接头内部（发送端与接收端）：
- 核心芯片：这是光纤HDMI线的“心脏”。在发送端接头内，集成了一颗高性能的电光转换芯片（E/O Converter）。它的职责是将HDMI接口输入的TMDS电信号（包含视频、音频、时钟等）高效地转换为激光信号。

• 激光发射器：与芯片相连，将电信号调制成特定波长的激光（通常是850nm或1310nm）。

• 在接收端接头内，则集成了一颗光电转换芯片（O/E Converter）和光电探测器。它们负责接收微弱的光信号，并将其精准地还原为标准的HDMI电信号输出。

• 微控制器与供电电路：这些芯片需要电力驱动，因此接头内部还包含微小的电源管理电路。电力通常直接从显示设备或播放设备的HDMI接口的第18脚（+5V电源）获取，因此光纤HDMI线无需外接电源。

2. 线身内部：
- 光纤束：线缆中心是多股极细的玻璃光纤（用于高速数据通道），负责光信号的传输。这是信号的“高速公路”。

• 抗拉纤维：如芳纶纤维（Kevlar），环绕在光纤周围，提供极高的抗拉强度，保护脆弱的光纤不被拉断。

• 铜线：是的，光纤HDMI线内部通常也包含少量细铜线。它们并非用于传输主音视频信号，而是用于传递DDC（显示数据通道）信号（如EDID信息、HDCP密钥交换）以及为接头内部的芯片提供反向供电。这是因为这些控制信号对实时性要求不高，用铜线传输更经济稳定。

• 多层屏蔽层与护套：内部可能有金属编织网、铝箔等屏蔽层，主要保护内部的铜线不受干扰，同时增强线缆的物理防护。最外层是耐磨的PVC或尼龙编织外被。

内部结构简化示意图（文字描述）：
[设备HDMI接口] --> (发送端接头：电光转换芯片+激光器) --> [线身：光纤(主数据)+铜线(供电/DDC)] --> (接收端接头：光电转换芯片+探测器) --> [显示设备HDMI接口]

四、重要使用注意事项

• 方向性：光纤HDMI线是有方向性的！一端明确标记为“Source”（信号源，连接播放设备），另一端标记为“Display”（显示器，连接显示设备）。接反将无法工作。
• 避免极端弯折：虽然比同规格铜缆柔软，但光纤惧怕锐角弯折（建议弯曲半径不小于线径的10倍），否则可能导致内部光纤断裂，造成信号中断。
• 即插即用：无需驱动，兼容支持HDMI协议的设备。但确保设备接口的5V供电正常，以驱动接头内的芯片。

###

光纤HDMI线代表了高清传输技术的未来方向，它通过巧妙的光电转换技术，克服了铜缆在距离、带宽和抗干扰方面的物理局限。通过对其内部拆解结构的了解，我们可以更深刻地认识到，它不仅仅是一根“线”，更是一个高度集成的精密光电转换系统。对于追求超长距离、极致画质和稳定性的应用场景，投资一根优质的光纤HDMI线，无疑是通往未来影音体验的可靠桥梁。
